電力朋友們大都知道介損測量是絕緣試驗中很基本的方法，其可以有效地發現電器設備絕緣的整體是否受潮劣化變質，以及局部缺陷等等一些情況。針對于介損的測量我們?nèi)缃裼玫谋容^多的是介質損耗測試儀，它在電工制造、電氣設備安裝、交接和預防性試驗中都得到廣泛應用。今天主要給大家介紹一下關于介質損耗測試儀的接線需要如何進行的問題。

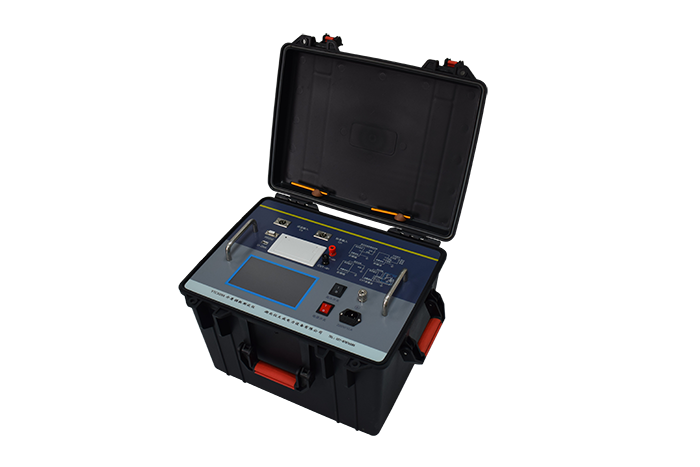

介質損耗測試儀是一種用于測量電力設備絕緣性能的精密儀器，其主要原理是利用交流電源通過絕緣材料或高壓設備，測量其介質損耗。其接線工作包括以下幾個步驟：
1. 連接電源：首先需要連接電源，將介質損耗測試儀與電源連接，確保電源穩定并滿足儀器的需求。在連接電源時需要注意電壓等級，避免超出設備的額定電壓。
2. 接線：接下來進行接線工作。在介質損耗測試儀上有兩個接口，分別為電源接口和信號接口。根據被測設備的實際接線方式，選擇相應的接線方式。如果采用反接線法，需要確保被測設備或其它帶電設備無法絕緣或接地。
3. 測試接線：測試接線是指將被測設備與介質損耗測試儀連接，采用正接線或反接線的方式進行。在進行測試接線前，需要測量被測設備的絕緣電阻，以便處理表面受潮對測試結果的影響。
4. 檢查確認：在進行測試前，需要對所有接線進行檢查確認，確保所有接線都正確連接好。同時，需要確保所有接線都遠離被測設備或其它帶電設備，確保測試過程中的安全。
5. 開始測試：所有的準備工作就緒后，按下介質損耗測試儀的啟動鍵，儀器會開始進行測試。儀器將根據實際情況自動選擇諧振法或電流激波法來測量介質損耗角正切值和電容量。測試過程中，注意觀察顯示屏幕上的測試結果，以及儀器是否出現異常情況。
以上就是介質損耗測試儀的接線工作的基本步驟，對于有經驗的電測人員來說，此過程并不需要太多技巧，但對于初次使用的人員來說，需要花點時間熟悉接線。在測試過程中，需要注意安全，特別是高壓引線，避免對人員和設備造成傷害。
