| 電阻 | 勵磁 | 變比 | 負荷 | 說明 | 接線圖 |

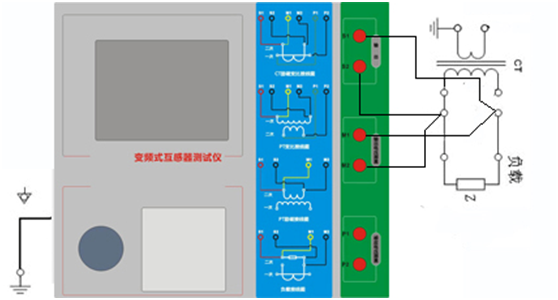

| √ | 測量CT的二次繞組電阻 | 圖1，但一次側可以不接 | |||
| √ | √ | 測量CT的二次繞組電阻、勵磁特性 | 圖1，但一次側可以不接 | ||
| √ | √ | 測量CT的二次繞組電阻，檢查CT變比和極性 | 圖1 | ||
| √ | √ | √ | 測量CT的二次繞組電阻、勵磁特性，檢查CT變比和極性 | 圖1 | |

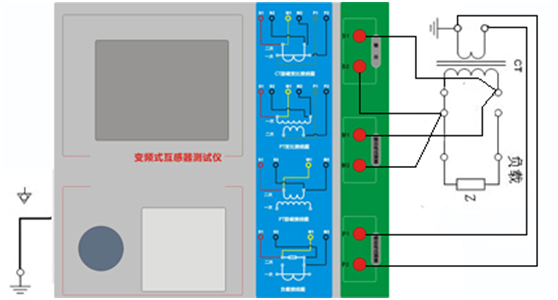

| √ | 測量CT的二次負荷 | 圖2 |
| 參數 | 描述 | P | TPY | 計量 | PR | PX | TPS | TPX | TPZ |
| 額定一次電流 | 用于計算準確的實際電流比 | √ | √ | √ | √ | √ | √ | √ | √ |
|
額定負荷， 功率因數 |
銘牌上的額定負荷，功率因數為0.8或1 | √ | √ | √ | √ | √ | √ | √ | √ |
| √ | √ | √ | √ | √ | √ | √ | √ | ||
| 額定準確限值系數 | 銘牌上的規定，默認：10。用于計算極限電動勢及其對應的復合誤差 | √ | |||||||
| 額定對稱短路電流系數 | 銘牌上的規定，默認：10。用于計算極限電動勢及其對應的峰瞬誤差 | √ | √ | √ | √ | ||||
| 額定暫態面積系數 | 銘牌上的規定，默認：20 | √ | √ | √ | |||||
| 一次時間常數 | 默認：100ms | √ | √ | √ | |||||
| 二次時間常數 | 默認：3000ms | √ | √ | ||||||
| 工作循環 | C-t1-O或C-t1-O-tfr-C-t2-O，默認：C-t1-O循環 | √ | √ | ||||||
| t1 | 首次電流通過時間，默認：100ms | √ | √ | ||||||
| tal1 | 一次通流保持準確限值的時間，默認：40ms | ||||||||
| tfr | 首次打開和重合閘的延時，默認：500ms。選擇C-t1-O-tfr-C-t2-O循環才顯示 | √ | √ | ||||||
| t2 | 第二次電流通過時間，默認：100ms。選擇C-t1-O-tfr-C-t2-O循環才顯示 | √ | √ | √ | |||||
| tal2 |
二次通流保持準確限值的時間，默認：40ms 選擇C-t1-O-tfr-C-t2-O循環才顯示 |
√ | √ | ||||||
| 額定儀表保安系數 |
銘牌上的規定，默認值：10。 用于計算極限電動勢及其對應的復合誤差 |
√ | |||||||
| 擴大電流標定 ext | 范圍：100％～400％，默認：120％ | √ | |||||||
| 額定計算系數 | √ | ||||||||
| 額定拐點電勢Ek | √ | ||||||||
| Ek對應的Ie | √ | ||||||||
| 面積系數 | √ | ||||||||
| 額定Ual | 額定等效二次極限電壓 | √ | |||||||
| Ual對應的Ial | √ |
| 試驗結果 | 描述 | P | TPY | 計量 | PR | PX | TPS | TPX | TPZ | |
| 負荷 | 實測負荷 | 單位：VA，CT二次側實測負荷 | √ | √ | √ | √ | √ | √ | √ | √ |
| 功率因數 | 實測負荷的功率因數 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 阻抗 | 單位：Ω，CT二次側實測阻抗 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 電阻 | 電阻（25℃） | 單位：Ω，當前溫度下CT二次繞組電阻 | √ | √ | √ | √ | √ | √ | √ | √ |
| 電阻（75℃） | ，單位：Ω，折算到75℃下的電阻值 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 勵磁 | 拐點電壓和拐點電流 | 單位：分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。 | √ | √ | √ | √ | √ | √ | √ | √ |
| 不飽和電感 | 單位：H，勵磁曲線線性段的平均電感 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 剩磁系數 | 剩磁通與飽和磁通的比值 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 二次時間常數 | 單位：s,CT二次接額定負荷時的時間常數 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 極限電動勢 | 單位：V，根據CT銘牌和75℃電阻計算的極限電動勢 | √ | √ | √ | √ | √ | √ | |||
| 復合誤差 | 極限電動勢 或額定拐點電勢Ek下的復合誤差 | √ | √ | √ | √ | |||||
| 峰瞬誤差 | 極限電動勢 下的峰瞬誤差 | √ | √ | √ | ||||||
| 準確限值系數 | 實測的準確限值系數 | √ | √ | |||||||
| 儀表保安系數 | 實測的儀表保安系數 | √ | ||||||||
| 對稱短路電流倍數Kssc | 實測的對稱短路電流倍數 | √ | √ | √ | √ | |||||
| 暫態面積系數 | 實際的暫態面積系數 | √ | √ | √ | ||||||
| 計算系數Kx | 實測的計算系數 | √ | ||||||||
| 額定拐點電勢Ek | √ | |||||||||
| Ek對應的Ie | 額定拐點電勢對應的實測勵磁電流 | √ | ||||||||
| 額定Ual | 額定等效二次極限電壓 | √ | ||||||||
| Ual對應的Ial | 額定等效二次極限電壓對應的實測勵磁電流 | √ | ||||||||
| 變比 | 變比 | 額定負荷下的實際電流比 | √ | √ | √ | √ | √ | √ | √ | √ |
| 匝數比 | 被測試的二次繞組與一次繞組的實際匝比 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 比值差 | 額定負荷下的電流誤差 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 相位差 | 額定負荷下的相位差 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 極性 | CT一次和二次的極性關系，有同極性/－（減極性）和反極性/+（加極性）兩種 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 匝比誤差 | 實測匝數比與額定匝比的相對誤差 | √ | √ | |||||||
